使用NetAlly工具分析100G网络中的前向纠错（FEC）

您刚刚完成了 25G/40G/50G/100G 的网络升级。链路已连通，流量在正常传输，仪表盘上也显示“零错误”。是时候转向下一个项目了吗？未必如此。在 100G 以太网标准下，仪表盘显示“一切正常”，并不一定意味着物理层真的没有问题。
前向纠错（FEC）在现代高速网络中发挥着至关重要的作用。虽然它对于维持链路正常运行不可或缺，但也可能掩盖了严重的物理层故障。
本指南将为您详细解析：为什么 100GbE 必须使用 FEC，它如何影响网络性能，以及为什么您需要警惕它可能掩盖的问题。

为什么100G网络需要FEC

对于100G以太网而言，由于其信号速率极高（每通道25G+ bps）且采用了PAM4调制技术，前向纠错（FEC）已成为一项基本要求。在如此高的速率下，仅靠信号完整性已无法确保达到可接受的误码率（BER），从而难以实现无误码传输。

FEC通过在每个用户数据块中附加额外比特来解决这一物理层难题。这种冗余机制使接收端能够在数据传输过程中实时检测并利用数学算法纠正比特错误。

IEEE根据物理层规范（涉及所使用的传输介质，如单模光纤SMF、多模光纤MMF或直接连接铜缆DAC）、信号调制方式（如NRZ、PAM4）以及波分复用方案（如CWDM），对FEC的使用要求（强制或可选）进行了明确定义。

理解Reed-Solomon和FEC类型

FEC（前向纠错）有多种类型，但在高速以太网中，IEEE 特别采用 Reed-Solomon 纠错技术。

Reed-Solomon 编码由一对数字来定义，分别代表传输的总块大小和数据块大小。例如，RS(528, 514) 表示发送方总共发送 528 个比特，其中包含 514 个数据比特。多出的 14 个比特提供了接收方纠错所需的冗余信息。

确实，传输额外的比特会增加延迟。然而，这种微秒级的延迟通常是可以接受的，因为如果因 FCS（帧校验序列）错误而导致数据帧被丢弃并需要重传，所造成的延迟影响要严重得多。

图1：前向纠错简化方块图

FEC类型的选择主要取决于调制类型（NRZ或PAM4）。表1概述了RS-FEC在不同以太网标准中的使用情况。

表1：RS-FEC标准比较

FEC术语指南

各交换机厂商及其技术文档在描述 FEC（前向纠错）实现方式时，会使用多种术语，且这些术语往往可以互换。这使得阅读交换机手册简直就像是在解读古希腊语。

以下是详细解读，旨在帮助您理解诸如“主机系统需按照第91条的规定，启用 RS(544,514) FEC（即‘KP4 FEC’）”这类表述。

BASE-R FEC：

• -FEC（2112,2080）（数学定义）

• -FEC第74条（IEEE标准部分）

• -Fire Code 或 FC-FEC（更常用的术语）

RS（528,514）：

• -RS（528， 514）（数学定义）

• -FEC第91条款（IEEE标准部分）

• -KR4-FEC 或 KR-FEC（更常见且更精确的术语）

• -RS-FEC（常作为通用术语使用，但通常指代 KP4 或 KR4）

RS（544,514）：

• -RS（544， 514）（数学定义）

• -FEC第91条款（IEEE标准部分）

• -KP4-FEC 或 KP-FEC（更常见且更精确的术语）

• -RS-FEC（常作为通用术语使用，但通常指代 KP4 或 KR4）

FEC无：

• -FEC禁用

• -no-FEC

FEC秘密解码秘籍

下表为您提供了一份速查指南，帮助您在网络设备上配置正确的 FEC 设置。

首先确定您所使用的收发器（或光模块）类型，查明其所需的 FEC 类型，并对照 IEEE 标准进行核对。在进行配置时，您的交换机文档中会提及相应的 FEC 类型或 IEEE 标准参考。

表2：100GBASE-R模块的FEC设置

表3：50GBASE-R模块的FEC设置

表4：40GBASE-R模块的FEC设置

FEC如何影响100G链路质量

光纤链路的功能质量由其误码率（BER）来定义。误码率综合反映了反射、损耗和色散等物理参数所带来的整体影响。简单来说，它就是错误比特数与传输比特总数之比。

单个比特错误可能会严重影响吞吐量，因为它会导致帧错误。对于基于 TCP 运行的应用程序，由于丢失的帧需要重传，会导致延迟增加。

前向纠错（FEC）通过在传输过程中纠正错误，能够将原本不可接受的误码率降低至可用的水平。

虽然FEC能节省吞吐量，但会带来轻微的延迟和抖动。如果延迟对你的应用极为关键，要注意存储转发交换机对延迟的影响会比切通交换机小得多。关于这一具体影响的详细分析，请参见《FEC终止了切断开关》。

FEC 是否掩盖了您网络中的问题？

关键在于：RS-FEC 能够将原本质量不可接受的链路，转化为质量可接受的链路。这意味着链路本身存在的质量问题被“掩盖”了起来。

FEC 掩盖了“无误码传输”与“彻底故障”之间日益缩小的余量。即便存在 MPO/MTP 连接器脏污、光模块故障或光纤性能劣化等问题，您的网络表面上也可能看不出任何异常——直到 FEC 算法再也无法应对，链路便会彻底中断。

专业提示：

不要仅仅关注链路状态。请密切留意 FEC 计数器（包括已纠正错误和未纠正错误）的变化趋势。如果已纠正错误的数量保持稳定，则说明您的传输介质状态良好；若已纠正错误的数量持续增加，这是一个非常严重的警示信号，表明您的物理基础设施正在不断恶化。

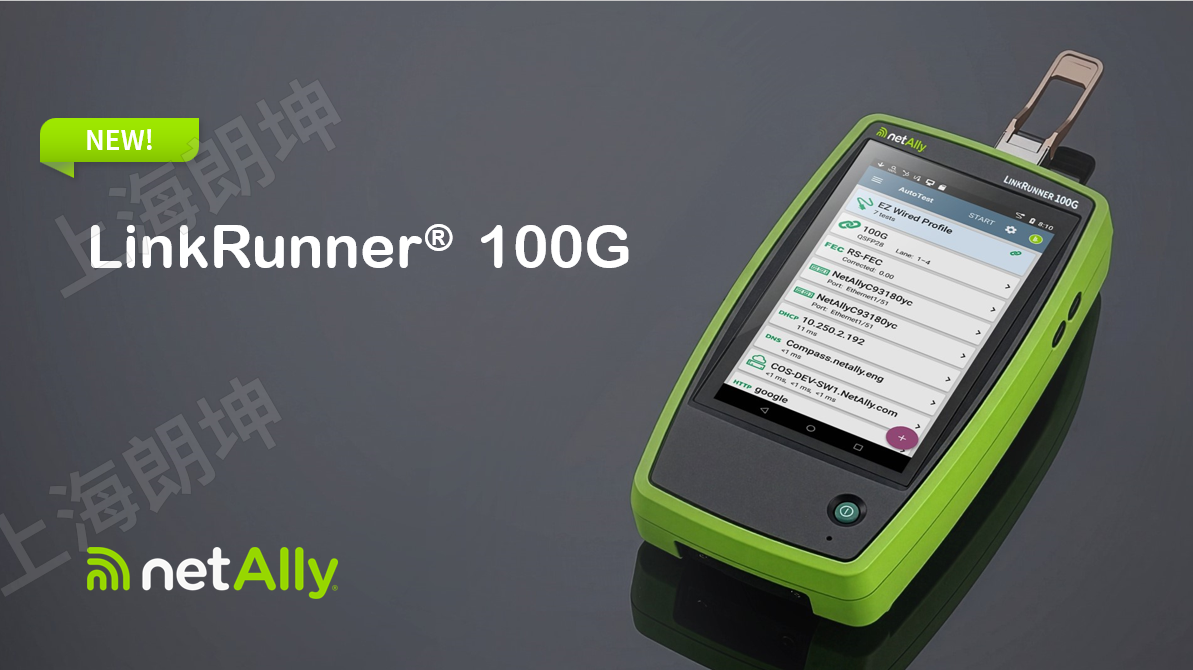

NetAlly LinkRunner 100G便携式网络测试仪

在 100G 网络时代，“零错误”的业务看板背后可能正暗流涌动。由于前向纠错（FEC）技术会在接收端默默修复误码，光纤污损、链路老化等深层物理层缺陷极易被其掩盖，埋下网络随时崩塌的隐患。

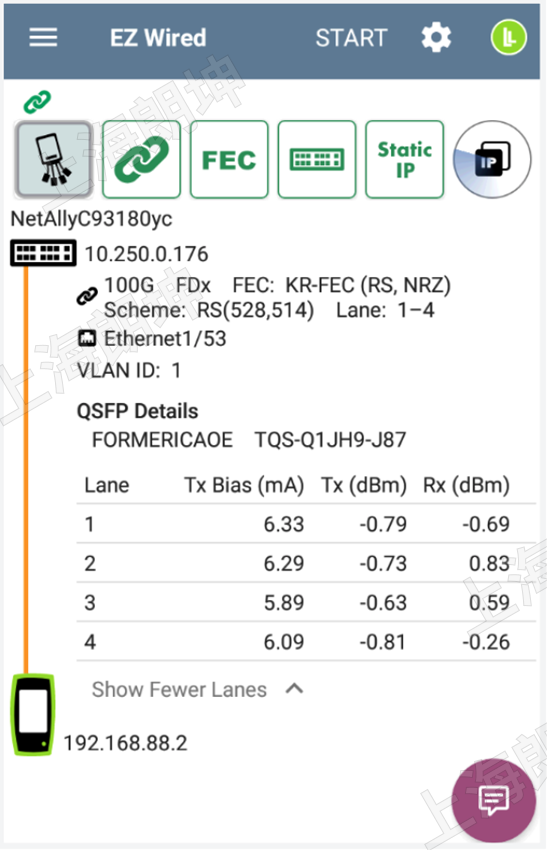

作为专为高密数据中心与企业网设计的掌上利器，NetAlly LinkRunner® 100G 提供了直击底层的穿透式诊断方案 NetAlly 推出首款专为企业网络设计的100G 网络测试仪。使用它，运维工程师可以穿透 FEC 的掩护，实时监测纠错前的原始误码率（Pre-FEC BER）与纠错频次。通过直观的统计趋势图，您能在物理链路彻底瘫痪前，精准捕捉到那些正在发生但被默默修补的微小损伤。

此外，该设备支持标准化的 100G 线速流量生成与吞吐量测试，在验收阶段即可通过极限压力测试压榨出物理层的真实裕量 。结合一键式 AutoTest 与 Link-Live 云端生态，它不仅能秒级判定 VLAN、IP 路由等逻辑配置，更能将物理层健康报告即时同步 LinkRunner® 100G网络性能测试仪LR100G-100-Z 。上海朗坤提供LinkRunner 100G专业测试设备。让复杂的 100G 物理层彻底透明，助您将网络隐患防患于未然。

常见问题

什么是前向纠错（FEC）？
前向纠错是一种在传输的数据流中添加冗余比特的方法，它使接收方能够在无需请求重传的情况下，检测并纠正错误。

为什么需要FEC？
在高速网络（25G/40G/50G/100G）中，由于网络对传输介质质量问题及信号衰减高度敏感，FEC（前向纠错）技术能够支持更长的光缆传输距离。

100G以太网常见的FEC类型有哪些？
25G到100G网络的主流类型是Reed-Solomon的FEC（RS-FEC）。另一种用于特定旧或低速应用的变体是Firecode / BASE-R FEC。

FEC会增加延迟吗？
是的。纠正错误所需的数学处理会增加少量延迟。根据你的具体应用（如高频交易），这种额外的延迟可能是关键的，也可能完全无关紧要。
