技能大赛实验室方案

核心工具矩阵

——基于EST仿真平台与福禄克真机测试体系的虚实结合赛教方案

一、 方案设计背景与理念

随着世界技能大赛“信息网络布线”赛项升级为“信息通信技术网络基础设施”赛项，考核重点已从单纯的“规范施工”转向“高性能网络构建、测试、故障排查与全链路优化”的综合工程能力。本方案紧扣IDC与AIDC数据中心的高密度、高速率（10G-1.6T）发展趋势，引入EST仿真测试平台与福禄克真机测试矩阵，构建“学-练-赛-评”一体化的赛教融合实训室。

方案核心在于 “仿真铺垫认知、真机验证实操、故障复现排查” 的虚实结合模式，旨在解决传统教学设备不足、故障复现困难、耗材成本高三大痛点，培养具备扎实理论、精湛技能和工程思维的高素质人才。

二、 竞赛与实训核心框架

本方案基于全栈测试体系，结合教学与竞赛需求，重组为四大核心技能模块：

三、 赛教融合实训室建设方案

1. 物理空间与硬件配置

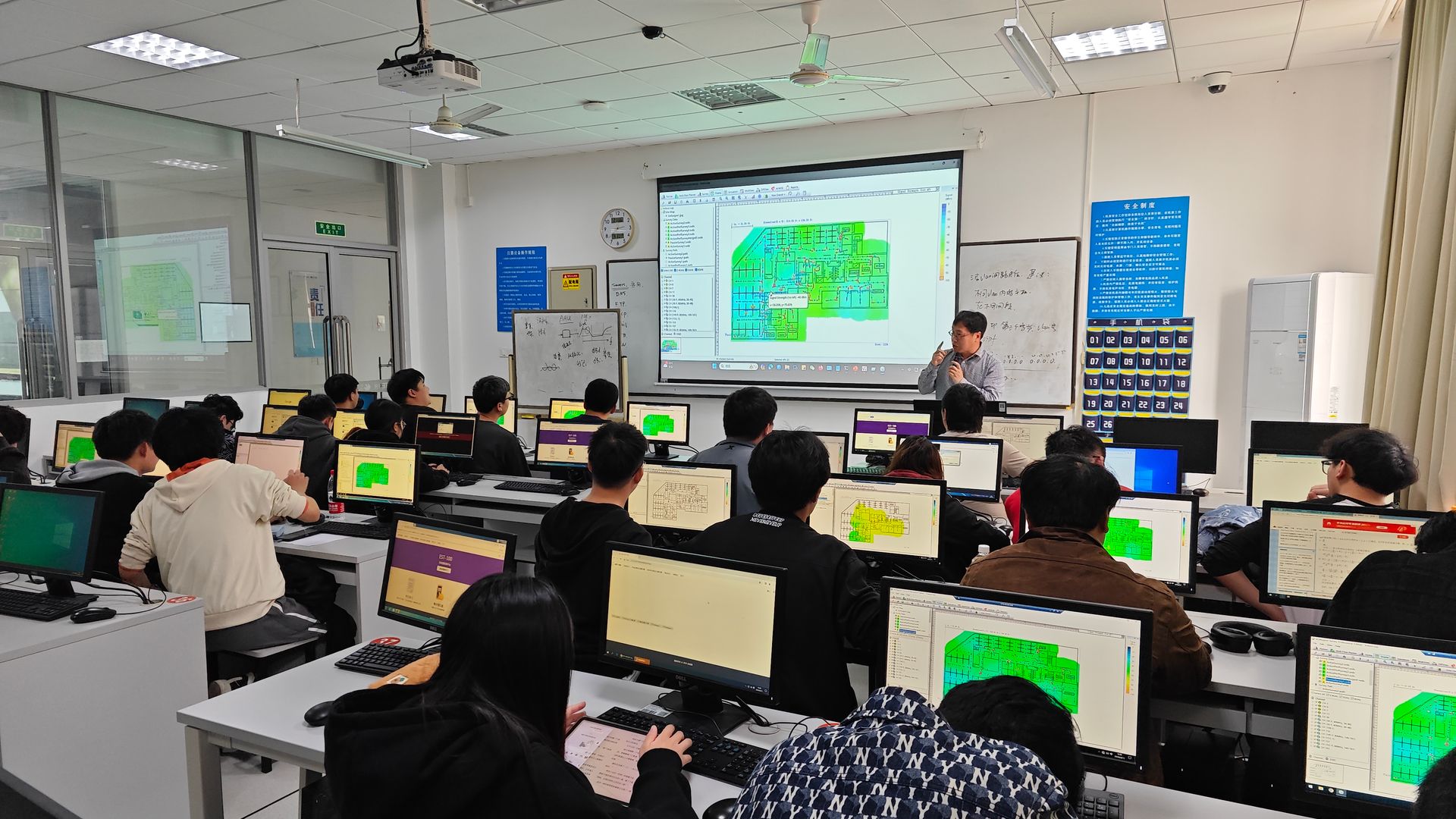

• 理论教学区：配备多媒体教学系统，部署EST系统，支持学生随时访问仿真环境。

• 真机操作区：

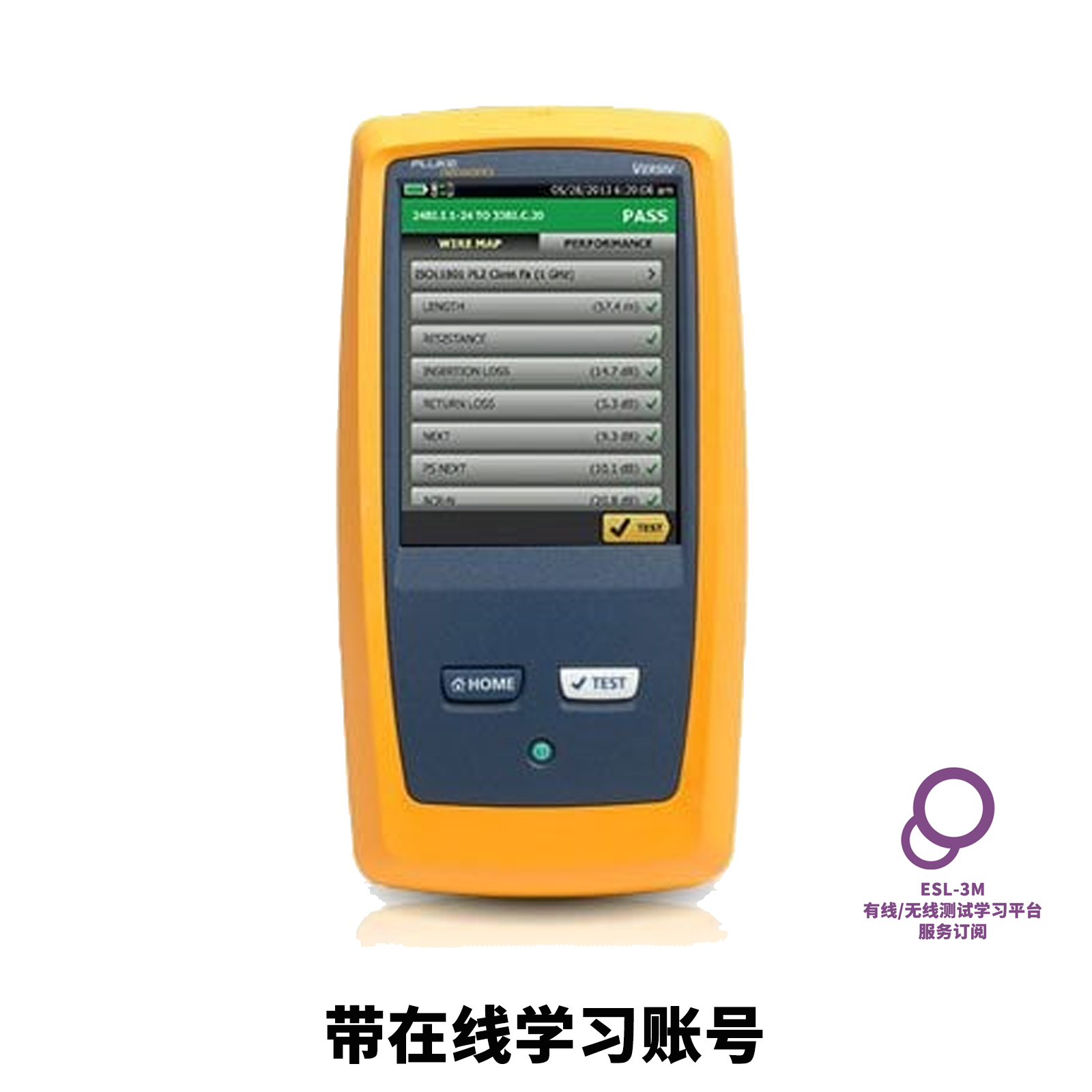

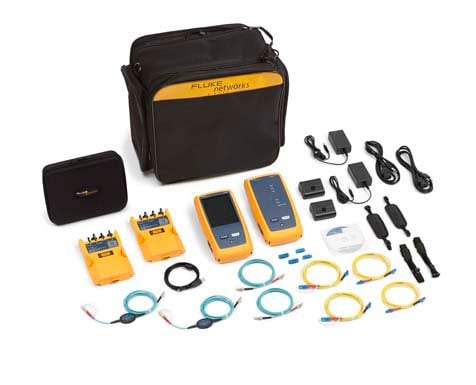

  • 核心测试台：配置Fluke Versiv平台（含DSX2-8000、CertiFiber Pro、OptiFiber Pro模块）、FI-3000端面检测仪。

  • 综合布线实训墙：参照世赛标准，提供钢结构模拟楼宇，支持铜缆/光纤端接、熔接、配线架安装等实操。

• 耗材与工具库：备足Cat 6A线缆、MPO预端接跳线、耦合器、酒精、无尘纸等（参照世赛清单）。

2. 虚实结合软件平台

• EST仿真平台：作为教学核心枢纽。通过仿真，快速设置教学环境，被测链路，设备复原，支持操作纠错；“自定义故障链路”功能可模拟铜缆串扰、光纤衰减、OTDR曲线异常等数十种故障，极大丰富训练场景。

• LinkWare：用于统一管理所有Versiv平台真机的测试结果，生成专业验收报告，培养学生规范化文档习惯。

四、 技能大赛赛制设计（50人以内的同步教学/竞赛版）

竞赛形式

• 第一阶段（仿真预赛） ：个人赛，全员参加，使用EST仿真平台同步进行

• 第二阶段（真机决赛） ：团队赛（2人一组），预赛优胜的6组（12人）进入决赛，使用Fluke真机实操

• 总时长：预赛2小时 + 决赛2小时（可分上下午进行）

硬件与工位配置建议（50人规模）

竞赛任务组成（仿真预赛轮——全员参加）

任务1：仿真平台——铜缆与光纤基础测试认证（40%）

• 竞赛内容：每位选手登录EST仿真平台，在虚拟的界面上完成指定链路的测试流程。

• 具体要求：

  • 正确选择测试标准（TIA Cat 6A / TIA-568.3-D）

  • 完成测试参考设置（1跳线基准法）

  • 执行自动测试并解读测试报告中的关键参数（NEXT、PSNEXT、插入损耗、回波损耗）

  • 根据测试结果判定链路是否合格

• 评分点：

  • 测试流程步骤完整性与顺序正确性（30%）

  • 测试标准选择的准确性（20%）

  • 关键参数异常识别能力（30%）

  • 测试报告结论判断正确率（20%）

• 教学同步设计：教师可在后台实时查看所有学生的操作进度和错误分布，投屏讲解共性错误。

任务2：仿真平台——智能建筑综合布线验收与故障排查（30%）

• 竞赛内容：在EST仿真平台上，教师预先在虚拟布线系统中随机定义多种故障场景。选手作为“智能建筑认证工程师”，需在虚拟的测试平台上完成从Cat 5e到Cat 6A各类铜缆链路的验收测试，并根据测试数据准确定位故障类型与位置。

• 故障库设计（教师后台可自由组合开启/关闭，实现“一课一策、随堂定义”）：

  （一）物理层布线故障（安装工艺类）

  故障编号	故障名称	故障描述	故障特征（测试参数异常）
  W-01	线对开绞过长	端接处双绞线开绞距离超过13mm（标准限值）	NEXT、PSNEXT裕量降低，近端串扰劣化
  W-02	线缆弯曲半径过小	线缆拐角处弯曲半径小于4倍线缆外径	回波损耗（RL）异常，插入损耗（IL）升高，阻抗不连续
  W-03	线缆拉伸过度	布放时拉力超过25kg导致线对变形	插入损耗（IL）整体偏高，NEXT偶发性劣化
  W-04	端接压接不良	模块端接时线芯未完全压入IDC端子	时延偏差（Delay Skew）超标，个别线对断路或高阻
  W-05	线序错误	端接时线对顺序接反（如白橙/橙与白绿/绿对调）	线图（Wiremap）测试失败，提示Cross/Reverse
  W-06	屏蔽层未接地	屏蔽双绞线屏蔽层未做360°端接接地	外部串扰（ANEXT）抗扰度下降，电磁干扰敏感性升高

  （二）连接器及模块故障（组件类）

  故障编号	故障名称	故障描述	故障特征（测试参数异常）
  C-01	模块端面氧化/污染	RJ45模块金针氧化或残留助焊剂/灰尘	回波损耗（RL）边界值失效，接触电阻增大
  C-02	模块与线缆阻抗不匹配	使用了非Cat 6A等级的模块搭配Cat 6A线缆	回波损耗（RL）在全频段明显劣化，阻抗曲线跳变
  C-03	水晶头压接不良	水晶头金属片未刺穿线芯绝缘层	个别线对连通性断续，时延异常

  （三）性能类故障（电气传输类）——重点考核

  故障编号	故障名称	故障描述	故障特征（测试参数异常）
  P-01	近端串扰（NEXT）超标	相邻线对之间信号耦合过大	NEXT Margin为负值，最差余量出现在中高频段
  P-02	远端串扰（FEXT）/ELFEXT超标	远端信号串扰过大，影响全双工通信	ELFEXT Margin为负值
  P-03	回波损耗（RL）超标	链路中存在阻抗不连续点	RL Margin为负值，阻抗曲线存在明显跳变点
  P-04	插入损耗（IL）超标	链路整体信号衰减过大	IL Margin为负值，长度可能接近或超过100m上限
  P-05	时延偏差超标	同一线缆内不同线对传输时延差异过大	Delay Skew超过50ns（Cat 6A标准限值）
  P-06	外部串扰（ANEXT）	相邻线缆之间的干扰耦合（多发于高密度布线环境）	ANEXT Margin为负值，PS ANEXT失效
  P-07	阻抗不连续/突变	链路中存在连接器、不良接头或线缆类型混用	TDR阻抗曲线在故障点出现明显尖峰或凹陷

  （四）复合故障（两项以上叠加）——高难度考核

  故障编号	故障名称	故障描述	故障特征（测试参数异常）
  M-01	安装+性能复合故障	开绞过长（W-01）+ NEXT超标（P-01）叠加	NEXT严重超标且伴有安装工艺缺陷特征
  M-02	连接器+传输复合故障	模块氧化（C-01）+ 回波损耗超标（P-03）叠加	RL劣化且连接器端存在阻抗突变
  M-03	长链路综合故障	线缆超长+插入损耗超标+连接器RL不良	多项参数同时处于失效边界

• 竞赛具体要求：

  1. 根据教师指定的链路等级（Cat 5e / Cat 6 / Cat 6A），正确选择对应的TIA测试标准

  2. 执行虚拟自动测试，获取完整测试报告（各参数Margin值、最差余量频率点、波形/曲线图）

  3. 根据失效参数组合识别故障类型，利用虚拟故障诊断功能读取故障点距离

  4. 撰写结构化诊断报告：链路信息→测试结论→故障诊断（类型/位置/根因）→整改建议

• 故障定义机制（教师后台操作） ：

  • 随机定义：竞赛开始前，从故障库中为选手随机配置2～4个故障

  • 难度分级：初级=线序类物理故障；中级=线序类和性能组合；高级=疑难复合故障

  • 一键部署：确认后，所有选手界面在5秒内同步更新

• 评分点：

  评分维度	权重	评分细则
  测试标准与操作规范性	20%	是否正确选择对应链路等级的测试标准；测试流程步骤是否完整
  测试报告数据解读能力	25%	能否准确识别失效参数；能否正确读取Margin值、TDR距离
  故障类型识别准确率	30%	能否从故障库中精准匹配故障类型（单故障/复合故障均需覆盖）
  诊断报告质量	25%	逻辑严谨性、专业术语使用、根因分析合理性、整改建议可行性

• 教学同步设计：教师后台可查看每位选手的诊断进度和卡顿环节；系统自动统计全班错误率最高的3类故障，供投屏针对性讲评；生成每位选手的“故障诊断能力雷达图”，为分层教学提供依据。

任务3：仿真平台——OTDR故障溯源与诊断（30%）

• 竞赛内容：平台提供一条一级认证未通过的光纤链路，同时给出仿真界面中的OTDR事件曲线。

• 具体要求：

  • 读取OTDR曲线，识别事件点（连接器、熔接点、宏弯、断点等）

  • 估算故障点距离

  • 判断故障根因（污染、端面损伤、熔接不良、弯曲过度等）

  • 撰写简要诊断报告

• 评分点：

  • 事件类型识别准确率（35%）

  • 故障位置估算精度（35%）

  • 诊断报告逻辑性与专业度（30%）

• 教学同步设计：OTDR曲线库内置15种经典故障场景，系统自动评分并生成每位选手的薄弱环节分析。

竞赛任务组成（真机决赛轮——6组晋级）

任务1：线缆端接与基础性能认证（40%）

• 竞赛内容：选手在物理工位上完成指定数量的Cat 6A铜缆端接和光纤熔接。

• 测试要求：使用DSX2-8000进行铜缆链路认证（参照TIA Cat 6A标准）；使用CertiFiber Pro进行光纤链路一级认证（损耗、长度）。

• 评分点：端接工艺规范（40%）、测试参数达标率（40%）、LinkWare报告生成准确性（20%）。

• 教学同步设计：未晋级的40余名学员可通过大屏直播观看决赛选手操作，教师同步讲解技术要点。

任务2：光纤端面检测与MPO极性验证（25%）

• 竞赛内容：给定MPO预端接链路，选手需使用真机完成端面检测与极性验证。

• 测试要求：

  • 使用FI-3000检查MPO及单芯连接器端面洁净度，执行“先检后清、清后再检”标准流程

  • 依据IEC 61300-3-35标准自动判定端面合格/不合格

  • 识别MPO链路极性（方法A/B/C）

• 评分点：端面检测操作规范（40%）、污染识别与清洁流程正确性（35%）、极性判断正确率（25%）。

任务3：故障排查与OTDR二级认证（35%）

• 竞赛内容：提供一条一级认证未通过的链路（复合故障：如端面污染+熔接损耗超标）。

• 竞赛要求：

  • 使用FI-3000确认端面污染并执行清洁流程

  • 使用OptiFiber Pro进行OTDR测试，精确定位事件点

  • 提交故障诊断报告

• 评分点：故障定位速度与准确率（40%）、端面清洁操作规范（30%）、OTDR曲线解读与报告质量（30%）。

评分权重总览

教学同步与组织流程（4小时标准课时安排）

五、 本方案核心优势总结

1. 全纳参与：50人全员参与预赛，无人闲置；决赛阶段未晋级者作为“技术观察员”继续学习，避免“少数人练、多数人看”的弊端。

2. 虚实无缝衔接：仿真预赛完成认知层考核（标准选择、参数解读、故障判断），真机决赛聚焦实操层验证（端接、清洁、实测），两层互补，形成完整能力画像。

3. 低成本复现复杂故障：通过仿真平台参数化设置，可无限次生成铜缆串扰、光纤弯曲等从Cat 5e到Cat 6A全等级复合故障，节约90%以上耗材成本，且故障参数恒定可控，利于标准化考核。

4. 差异化考核防作弊：仿真平台支持随机生成不同故障组合、不同OTDR曲线、不同端面缺陷图，确保50名选手考题各不相同，评分客观公正。

5. 教学诊断价值：仿真预赛系统自动生成班级学情热力图和个体“故障诊断能力雷达图”，为后续精准教学和分层培养提供数据支撑。

6. 设备利用率最大化：仅决赛2小时占用3套真机，其余时间通过仿真覆盖全员，3套真机即可支撑50人规模竞赛，大幅降低设备采购与运维压力。

7. 对接行业标准与世赛：方案内容完全基于TIA/ISO/IEC国际标准，设备选型覆盖铜缆/光纤全栈测试需求，教学模式对标世界技能大赛赛制，实现从课堂到赛场、从学校到岗位的无缝对接。
